TỔNG QUAN![]()
TIÊU CHUẨN ÁP DỤNG
TIÊU CHUẨN ÁP DỤNG- AS/NZS 5000.1:2005

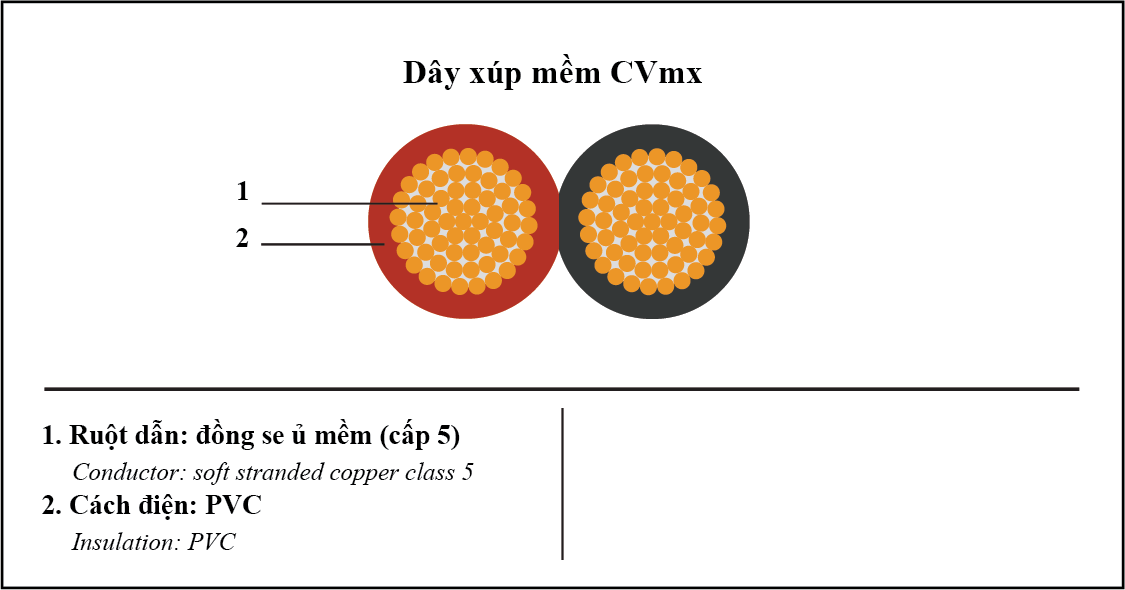

CẤU TẠO
THÔNG SỐ KỸ THUẬT
| Tiết diện mặt cắt danh định | Ruột dẫn điện/ Conductor | Chiều dầy cách điện danh nghĩa | Đường kính tổng gần đúng | Điện trở ruột dẫn lớn nhất ở 20oC | |
|---|---|---|---|---|---|
| No. of core x Nominal cross section area (mm2) | Số sợi/ No. of wires | Đường kính sợi/ Dia. of wires (mm) | Nominal insulation thickness (mm) | Appro. overall diameter (mm) | Max DC resistance at 20oC (Ω/km) |
| 2 x 0.5 | 20 | 0.18 | 0.8 | 2.6 x 5.2 | 39 |
| 2 x 0.75 | 24 | 0.2 | 0.8 | 2.8 x 5.6 | 26 |
| 2 x 1 | 32 | 0.2 | 0.8 | 3.0 x 6.2 | 19.5 |
| 2 x 1.5 | 47 | 0.2 | 0.8 | 3.2 x 6.8 | 13.5 |
| 2 x 2.5 | 78 | 0.2 | 0.8 | 3.8 x 7.6 | 7.98 |
